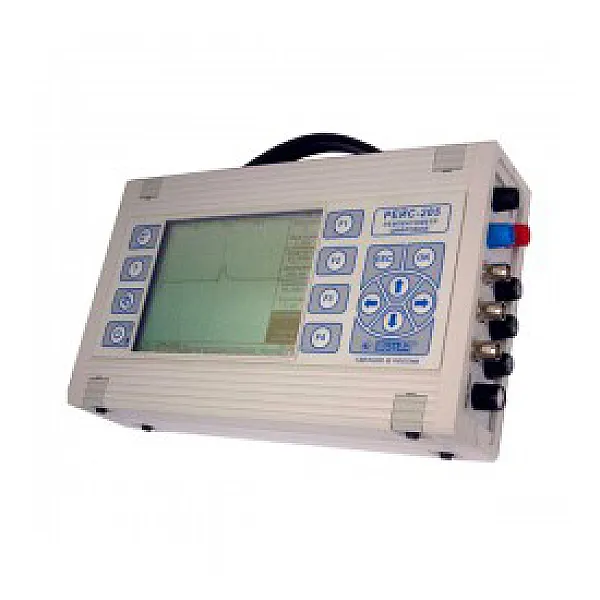

Рефлектометр РЕЙС-205

Рефлектометр РЕЙС-205

Назначение

Рефлектометр цифровой РЕЙС-205 с функцией моста разработан специально для определения всех видов повреждений кабельных линий связи и других типов кабельных линий.

Функции

1. Измерения кабельной линии с целью локализации места повреждения
   • обнаружение и точное определение расстояния до места любого повреждения (короткое замыкание, обрыв, низкоомные утечки, высокоомные утечки, понижение изоляции) кабельных линий связи, силовых кабельный линий и любых других кабельных линий локационным методом (методом импульсной рефлектометрии), мостовым методом, волновым методом и методом кратковременной дуги;
   • замена всех отечественных приборов для определения мест повреждения в кабельных линиях: Р5-9, Р5-10, Р5-13, Р5-17, К6Р-5, ЦР-0200, ПКП-5, ИРК-ПРО и многих зарубежных импульсных приборов и мостов фирмы Seba Dynatronic (Германия), фирмы Hagenuk (Германия), фирмы Riser Bond (США) и других фирм;
   • паспортизация кабельных линий с созданием и сохранением в энергонезависимой встроенной памяти и на
   • компьютере базы данных (паспортов) по рефлектограммам и параметрам обслуживаемых линий;
   • диагностика состояния кабельной линии за счет сравнения рефлектограмм, сопротивления изоляции и других параметров кабельной линии с ранее измеренными значениями (паспортными данными);
   • измерение длины линии (в том числе длины кабеля на бухте или барабане);
   • измерение коэффициентов укорочений и запись их в энергонезависимую память;
   • определение волнового сопротивления линии.
2. Серийные и приемочные измерения кабельных линий
   • измерение сопротивления изоляции;
   • измерение сопротивления шлейфа (петли);
   • измерение оммической асимметрии (разности сопротивлений жил);
   • измерение емкости линии;
   • сохранение измеренных параметров кабельных линий во встроенном запоминающем устройстве и на компьютере.
