УКЛ-32 - установка для контроля листового проката

УКЛ-32 - установка для контроля листового проката

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.

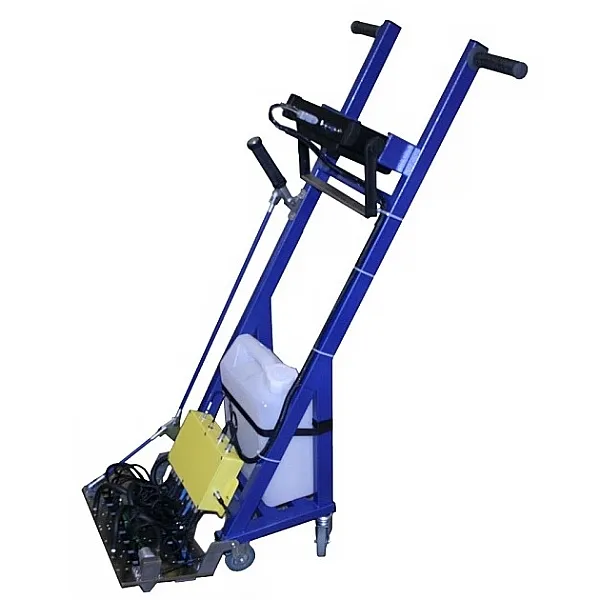

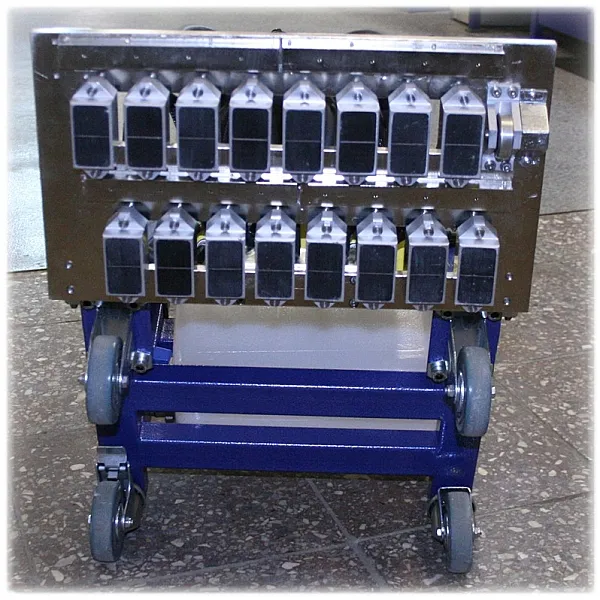

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.

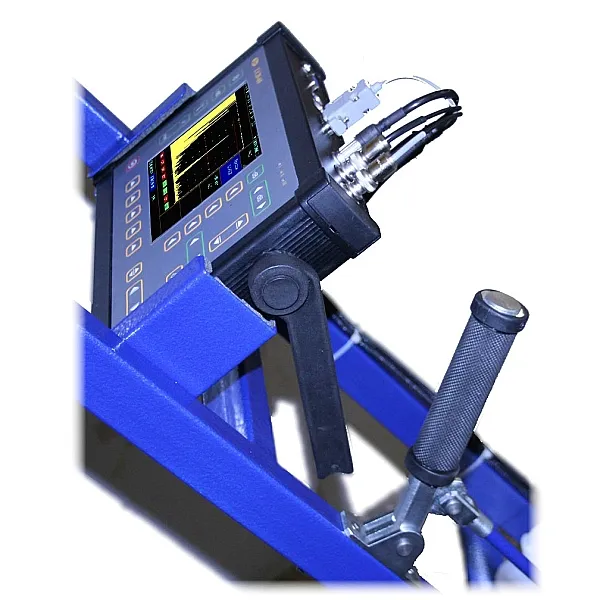

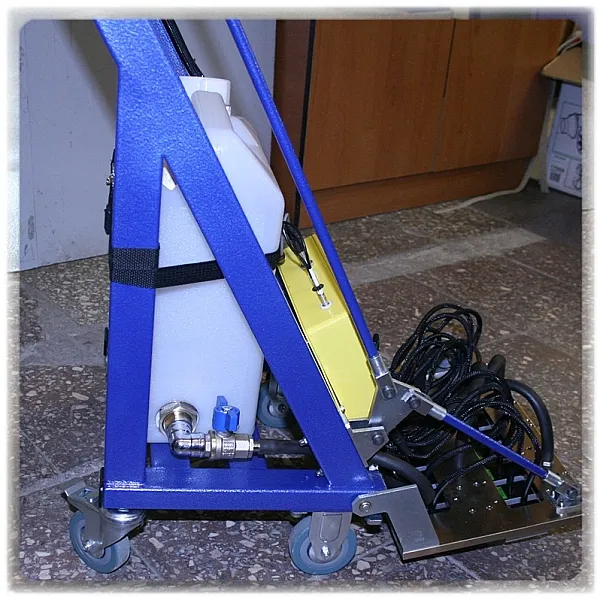

Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен  рычаг

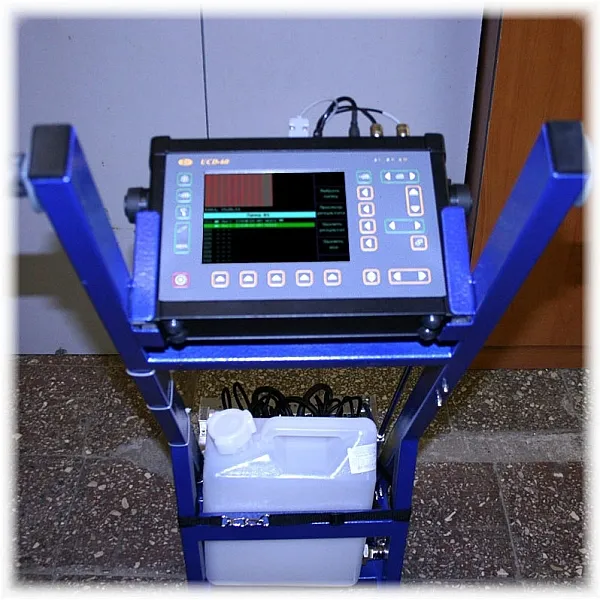

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под  №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.

Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.

Особенности установки ультразвукового контроля:

• Режим контроля и режим настройки с отображение С-скана
• Полноэкранный просмотр и настройка всех параметров каждого канала
• Независимое ВРЧ в каждом канале
• Автоматическая настройка чувствительности и акустического контакта всех каналов на реальном  листе
• Автоматическое и ручное задание алгоритма обхода листа оператором
• Сохранение и просмотр результатов измерения по каждому листу

Отличительные особенности установки УЗК

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Работа на прямом солнечном свете и при отрицательных температурах
• Отдельная настройка каждого канала: генератор, приемник,  ВРЧ и пр.
• Частота повторения ЗИ:до 2000Гц
• Вывод сигналов в виде А-,  С- скана
• Возможность автоматической калибровки на контроль листа заданной толщины
• Автоматический контроль акустического контакта
• Оценка размеров дефекта
• Интерфейс Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• до 6-8 часов работы от аккумулятора

Вы можете купить установку механизированного ультразвукового неразрушающего контроля УКЛ-32 в компании Аверус - официального дилера завода-изготовителя.
